| 1. |
Täytä kuvan 1. taulukko. |
|
| |
Osa / tehtävä |
Numero |
| a) |
Puhaltaa puhdasta ilmaa
maalauskammioon. |
2 |
| b) |
Ilman tulo sisään |
3 |
| c) |
Ilman poisto ulos |
1 |
| d) |
Poistavat poistuvasta
ilmasta maalisumun |
10 |
| e) |
Tulevan ilman kanava |
6 |
| f) |
Asento eri ruiskutuksen ja
uunituksen aikana |
12 |
| g) |
Poistaa tuloilmasta suuret
epäpuhtaudet |
4 |
| h) |
Poistuvan ilman kanava |
11 |
| i) |
Tila jossa maalataan |
8 |
| j) |
Puhdistavat tuloilman
täysin puhtaaksi |
7 |
| k) |
Lämmittää tuloilman |
5 |
| l) |
Ritilälattia, jonka alla
suodattimet |
9 |
|
| 2. |
Täytä kuvan 2. taulukko |
|
| |
Osa / toiminta |
Numero |
| a) |
Kun pelti on auki, kaikki ilma vaihtuu |
3 |
| b) |
Kun pelti on kiinni,
suurin osa ilmasta kiertää |
6 |
| c) |
Ilmaa runsaasti sisään |
1 |
| d) |
Ilmaa runsaasti ulos |
2 |
| e) |
Ilmaa vähän sisään |
4 |
| f) |
Ilmaa vähän ulos |
5 |
| g) |
Ilma palautuu kiertoon
tästä |
7 |
|
|
|
Kuva

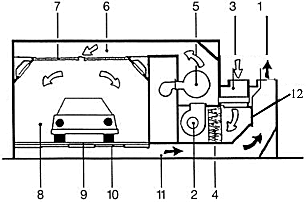

1. Automaalauskammion osat
|
|
|
|
Kuva
2. Ruiskutus / uunitusvaiheet
|
|
|
|
