Suihkupuhdistusrakeen palautuksen kertaustehtävien vastaukset


1. Täytä taulukkoon rakeenpalautuslaitteiden toimintaa kuvaavat numerot 1-10.
a) Estää hyvän rakeen menon sykloniin 2
b) Rikkoutunut rae ja pöly poistuvat sykloniin 3
c) Pöly pois syklonista 5
d) Rakeet poistuvat erotussiilosta 4
e) Rakeen ja pölyn tulo erotukseen 5
f) Paineilmaisku irrottaa pölyn suodattimesta 10
g) Imu saa pölyn tarttumaan suodattimen pintaan 9
h) Rikkoutuneen rakeen ja roskien keräys 7
i) Pölyä irrottavan ilman tulo suodattimeen 8
j) Roskien ja pilkkoutuneen rakeen tulo sykloniin 6


2.



Täytä taulukkoon rakeenpalautusjärjestelmän osien toimintaa vastaava kirjain. Osat ovat:

a) Rakeen erotussiilo
b) Sykloni
c) Pölynpoistolaite
a) Toiminta perustuu ilman virtausnopeuden hidastamiseen A
b) Tiivis kangas ei läpäise kuin ilmaa C
c) Toiminta perustuu keskipakovoimaan ja virtausnopeuden hidastamiseen B
d) Ilman jatkuvaa puhdistusta tukkeutuu ja ilma lakkaa virtaamasta C
e) Erotetut rakeet ja roskat on poistettava aika ajoin keräysastiasta B
f) Tukkeutuvat lopulta hienosta pölystä niin, että ne joudutaan vaihtamaan. C

Kuva 1.Rakeiden erotussiilon toiminta

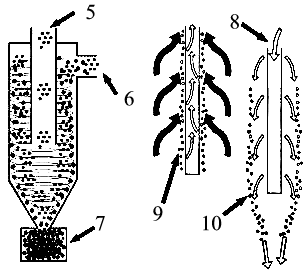

Kuva 2. Syklonin ja pölysuodatuksen toiminta
