| 1. Täytä kuvan 1 taulukko. |
| a) Maalineula / maalisuutin |
2 |
| b) Tuleva ilma hajottaa maalin
hienoksi sumuksi |
3 |
| c) Tulevan ilman lisäys
leventää maaliviuhkaa |
1 |
| d) Tuleva ilma kuljettaa
maalin suuttimelta niin ,että se ei tahraa ilmasuutinta.
Hajottaa myös hieman maalia sumuksi. |
4 |
|
|
2. Täytä kuvan 2 taulukko. Huomaa että
kuvaan ei ole piirretty hajotusilmareiìstä tulevaa
ilmaa. |
| a) Maalineula joka auki
ollessaan päästää maalia tulemaan ruiskusta |
4 |
| b) Maalisuutin |
3 |
| c) Ilma, joka kuljettaa maalia
eteenpäin niin, että se ei likaa ilmasuutinta |
2 |
| d) Ilma, jolla voidaan
leventää maaliviuhkaa |
1 |
|
|
3. Täytä kuvan 3 taulukko |
| a) Kiilan muoto, kun
ilmasuuttimen keskireikä on osittain tukossa, tai
hajotusilmareiät ovat osittain tukossa |
2 |
| b) Kiilan muoto, kun toinen
kiilaa muodostavista ilmareiístä on tukossa |
1 |
| c) Kiilan muoto, kun paine on
liian pieni tai maali on liian paksua |
3 |
| d) Kiilan muoto, kun maali on
liian ohutta tai paine on liian suuri |
4 |
|
|
| Kuva 1. Hajotusilmaruiskun ilmasuutin edestä |
|
|
| Kuva 2. Hajotusilmaruiskun suutinyhdistelmä
sivulta |
|
|

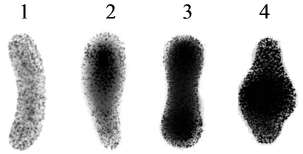

| Kuva 3. Hajotusilmaruiskun kiilan virheitä |
|
|
|
